Electrocardiografía. Cálculo del eje eléctrico.

Eduardo Mill Ferreyra.



Cálculo del eje eléctrico.

Se puede definir al eje eléctrico como el resultante de las fuerzas generadas por la despolarización de las diferentes estructuras cardíacas, como son aurículas ( onda P), ventrículos ( complejo qrs), y repolarización  auricular y ventricular (ondas t auricular oculta por el complejo qrs y onda t ventricular)

Existen un conjuntos de formas de poder calcularlo, en lo personal la que me fue más útil fue la del cálculo por la perpendicular de las derivaciones, basada en el sistema Hexaxial.

Lo habitual y más útil es calcular el eje eléctrico del qrs, aunque se puede calcular no solo de este sino también de p o t.

Debemos saber que podemos considerar como normal un eje eléctrico a + 45º y60º, Pero si lo podemos localizar entre 0º y 90º ya tenemos una gran aproximación a la normalidad.

En general podemos decir que el eje eléctrico no sirve en el sistema espacial para determinar la posición eléctrica del corazón, se modificado por diferentes alteraciones que modifican dicha situación, como crecimientos de cavidades, alteración de la conducción eléctrica intracardiaca, como por ejemplo los bloqueos de rama, la sobrecarga aguda de presión en la cavidades, como son valvulopatías agudas, embolismo pulmonar agudo, infarto agudo de miocardio.

Y más allá de esta situación es uno de los elementos más incómodos para su aprendizaje.

Recordemos en primer lugar el sistema hexaxial.



De este esquema tenemos que saber que para poder localizar el cuadrante en que se encuentra el eje eléctrico tenemos que utilizar solo dos derivaciones:

DI y AVF.

De estas derivaciones, como de todas las que estudiaremos, buscamos en primer lugar si hay una derivación isodifásica ya que esta marcará la posición exacta del eje en este caso , su perpendicular.

Si DI es isodifásica su perpendicular se extiende entre +90º y -90º por lo cual su posición estará en cualquier de estos dos puntos, lo definiremos según la polaridad de la otra gran derivación que es AVF, si esta es positiva el eje estará en +90º y en caso contrario en – 90º.

Igual cuestión es en el caso de si AVF es isodifásica, en este caso la perpendicular se extiende desde 0º hasta +/- 180, si DI es positiva el eje estará en 0º y si DI es negativa se encontrará en +/- 180 grado, situación que es bastante indiferenciada ya que no podremos saber si es positiva o negativa, pero a los fines prácticos en atención primaria, creo que no tiene de mas importancia.

En el caso de que estas dos derivaciones no cuenten con la características de isodifásica, su gran utilidad nos ayudará a localizar el cuadrante en el que el eje se encuentra y que pueden ser 4 (0 ºa +90º, +90º a +180º, 0 a -90º, -90º a – 180º).

Luego de detectado dicho cuadrante, debemos para ser mas certeros ver las perpendiculares de las derivaciones  que caen en dichos cuadrantes. En el caso de por ejemplo 0º y +90º, las perpendiculares que nos caen según el sistema hexaxial son dos DIII ( -150º a +30º) y AVL ( -120º a +60º), En caso que estas sean positivas se superpondrá un espacio que va entre +30º y +60º, haciendo promedio podremos calcular que su eje es el óptimo a + 45 º.

Esto se verá mejor en la siguiente figura.




Eje a + 90º



Eje a 0º

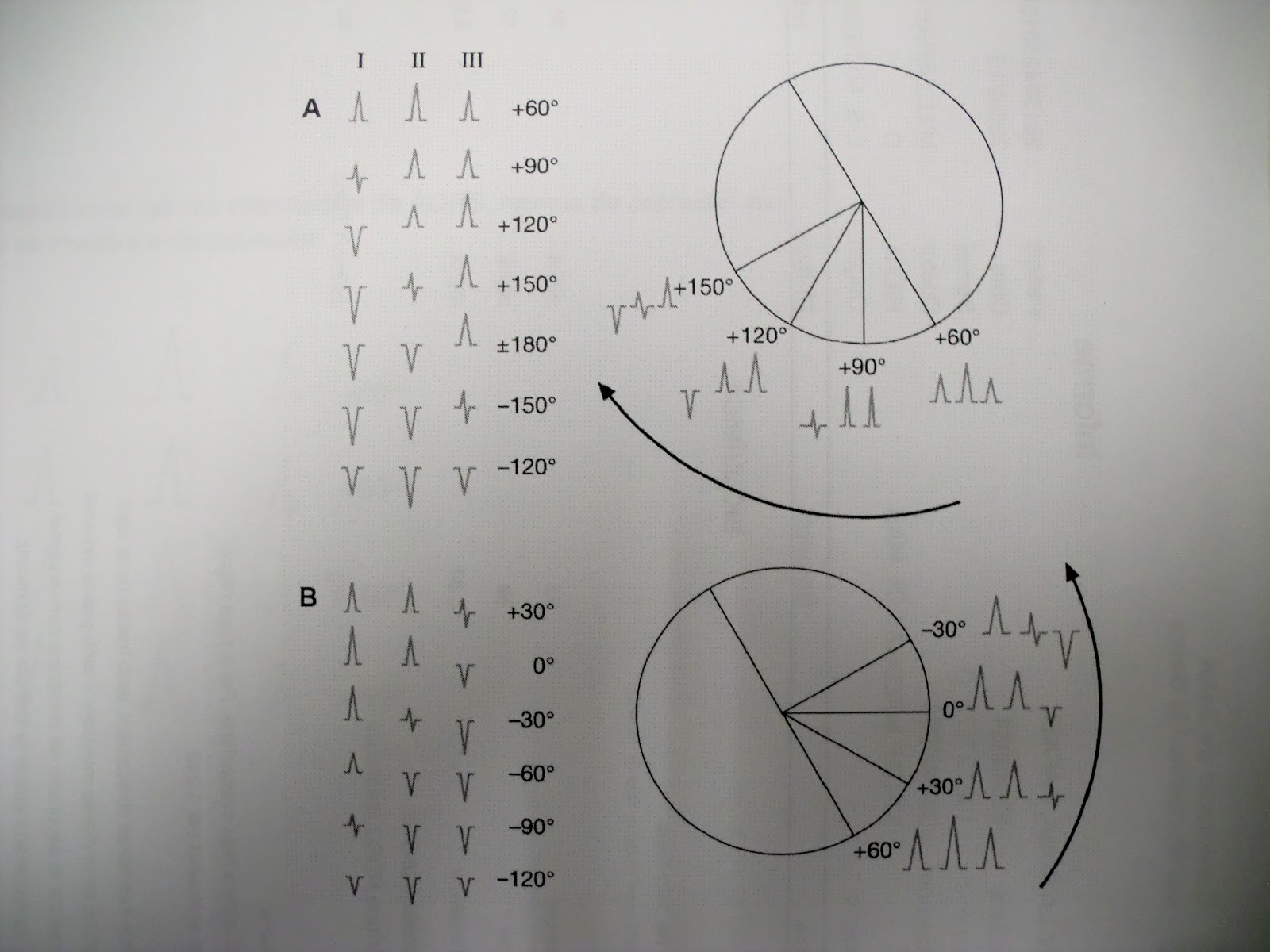

Esquema aproximado de la orientación del eje en diferentes grados de normalidad.




Eje indeterminado ya comentado anterior, con localización en cuadrante entre -90º y -180º



Espero que sea de utilidad, y de un poco de luz a esta parte compleja, inmersa dentro de la gran complejidad de la electrocardiografía.

Bibliografía.
Bibliografía.
Curso de Electrocardiografía básica Módulo 1
Director: Dr. Antoni Bayés de Luna. Centro de Investigación Cardiovascular.
